Что такое окалина на металле и как она образуется
Причины появления окалины на поверхности металла
Окалина – это слой оксидов железа, который образуется на поверхности стали при нагреве выше 200-300 градусов. При высоких температурах металл активно реагирует с кислородом воздуха. Эта реакция называется высокотемпературным окислением. В отличие от ржавчины, которая образуется медленно при контакте с влагой, окалина появляется быстро – прямо в процессе нагрева.
Окалина не однородная. Она состоит из нескольких слоев оксидов с разным составом и разными свойствами:
- внешний слой – оксид железа Fe₂O₃ – рыхлый и хрупкий;
- средний слой – Fe₃O₄ – плотнее;
- внутренний слой – FeO – наиболее плотный и крепко сцепленный с металлом.
Именно из-за этой слоистой структуры убрать окалину сложнее, чем обычную ржавчину: она не просто налет, а структурно связанный с поверхностью слой.
Основные источники окалины в металлообработке:
- горячий прокат стали: листы, трубы, профили из горячекатаной стали всегда имеют слой окалины на поверхности;
- термическая обработка: закалка, отжиг, нормализация дают окалину при нагреве металла;
- сварка: в зоне шва и около него образуется слой окалины под действием высокой температуры;
- плазменная и газовая резка: по краям реза и на нижней поверхности листа появляется окисленный слой.
Во всех этих случаях окалина остается на поверхности и требует удаления до следующей операции. Пропустить этот этап без последствий не получится.
Как выглядит окалина и чем она отличается от других дефектов поверхности

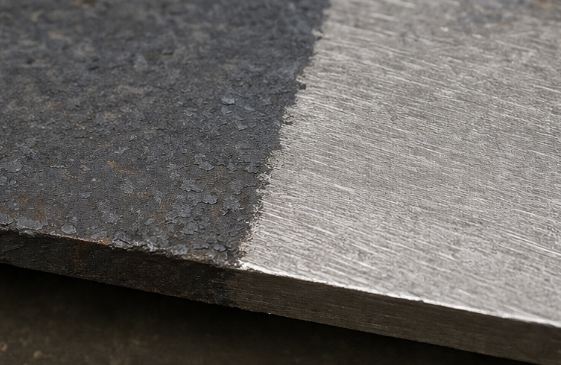

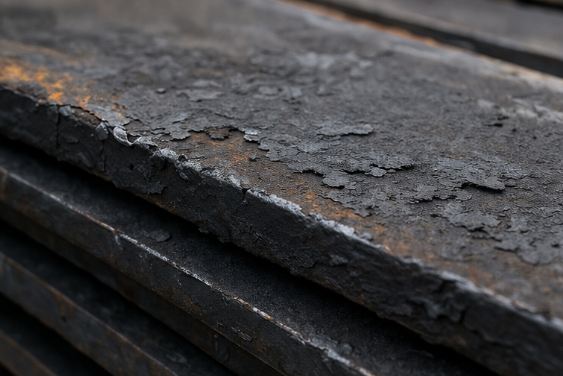

Окалина имеет характерный внешний вид: темно-серый, черный или сине-черный плотный слой на поверхности металла. Она твердая на ощупь и при ударе или изгибе детали начинает трескаться и отслаиваться кусками. Это принципиальное отличие от ржавчины: ржавчина рыхлая и рассыпается, окалина плотная и отслаивается пластами.
Отличить окалину от ржавчины нетрудно. Ржавчина оранжево-коричневая, рыхлая и образуется при комнатной температуре в присутствии влаги. Окалина темная, плотная и образуется при нагреве. На горячекатаном прокате, который хранится на открытом складе, часто встречаются оба дефекта одновременно: под слоем окалины начинается ржавчина там, где окалина уже растрескалась и влага добралась до металла.
Важно понимать, что окалина твердее самого металла. Поверхность горячекатаного листа с окалиной значительно тверже и абразивнее, чем зачищенная поверхность. Это напрямую влияет на выбор метода и инструмента для удаления: слишком мягкий абразив не справится, слишком жесткий может повредить основной металл.
Окалина также неравномерна по толщине. После прокатки она может быть тонкой и плотной, после сварки – более рыхлой и локальной, после термической обработки – толстой и многослойной. Один и тот же инструмент или метод не всегда одинаково эффективен в разных ситуациях. Именно поэтому выбор способа удаления должен учитывать источник окалины и исходное состояние поверхности.
Почему окалину нужно удалять перед дальнейшей обработкой металла
Как окалина влияет на качество поверхности и покрытий
Окалина создает конкретные проблемы на следующих этапах обработки.
Краска и покрытие на окалине не держатся. Окалина слабо сцеплена с металлом и постепенно отслаивается. Краска отслаивается вместе с ней. Даже если на первый взгляд покрытие выглядит нормально, через несколько месяцев на поверхности появляются пузыри, отслоения и коррозия под пленкой. Производители краски и порошкового покрытия указывают в техпаспорте требования к подготовке поверхности. Наличие окалины противоречит этим требованиям и аннулирует гарантию на покрытие.
Сварка по окалине дает нестабильный шов. Окалина нарушает электрический контакт при дуговой сварке и создает включения в зоне шва. Такой шов может иметь поры, трещины и заниженную прочность. ГОСТ на сварку прямо требует зачистки кромок от окалины перед сваркой.
Обработка поверхности с окалиной ускоряет износ режущего инструмента. Если деталь идет под механическую обработку – фрезерование, шлифование – окалина быстро изнашивает инструмент, потому что она твердее металла. Это увеличивает затраты на расходники и снижает точность обработки.
Точные размеры при штамповке и гибке достигаются сложнее, если на поверхности есть слой окалины переменной толщины. Это особенно критично при производстве деталей с жесткими допусками.
Способы удаления окалины с металла
Механические методы удаления
Механическое удаление – наиболее распространенный способ в производстве. Инструмент физически снимает слой окалины с поверхности металла, результат сразу виден и контролируется визуально.
Основные механические методы:
- дробеметная обработка: мощный поток стальной или чугунной дроби под давлением сбивает окалину со всей поверхности детали одновременно, дает степень Sa2,5 по ISO 8501 и формирует шероховатость для адгезии покрытия;
- ленточное шлифование на станке для листов и плоских деталей, дает равномерный результат по всей ширине за один проход;
- угловые шлифмашины с абразивными кругами или щетками для локальных участков, сварных швов и труднодоступных мест.
Механическое удаление не требует химикатов. При станочной обработке результат стабилен и не зависит от оператора. Для серийного производства это принципиально важно: одинаковый результат на каждой детали из партии.
Химические методы удаления
Химическое удаление основано на реакции кислоты с оксидами железа. Окалина растворяется или переходит в состояние, при котором ее легко смыть.
Кислотное травление – погружение детали в раствор соляной или серной кислоты. Эффективно там, где механическое удаление неудобно или невозможно: сложные формы, трубы, внутренние поверхности. После травления обязательны нейтрализация и промывка, иначе остатки кислоты продолжают разрушать металл даже под нанесенным покрытием.
Ингибированные кислотные составы – более безопасный вариант кислотного травления. Ингибиторы снижают агрессивное воздействие на сам металл, оставляя реакцию с оксидами. Их применяют там, где нужно убрать окалину, не повреждая основу.
Электролитическое травление дает высокое качество очистки на ответственных деталях. Металл погружают в электролит и пропускают ток: ржавчина и окалина переходят в раствор. Метод требует специального оборудования и применяется там, где результат критичен.
Химические методы эффективны для сложных деталей, но требуют строгого контроля. Остатки реагентов нейтрализуют и промывают до полного удаления. Если пропустить этот шаг, поверхность продолжит разрушаться под покрытием.
Как выбрать способ удаления окалины под задачу
Выбор зависит от нескольких параметров, которые мы уточняем вместе с клиентом.
-
Форма детали. Для плоских листов и заготовок лучше всего подходит станочное шлифование или дробеметная обработка. Для деталей сложной формы, труб и внутренних поверхностей нужны химические методы или дробемет с правильно подобранной конфигурацией камеры.
-
Требуемая степень очистки. Под покраску нужна степень St3 или Sa2, под нанесение ответственного антикоррозионного покрытия – Sa2,5. Механические методы позволяют контролировать степень очистки визуально. Химические методы дают равномерный результат даже на сложных поверхностях.
-
Объем производства. При больших партиях однотипных деталей станочная обработка или дробемет эффективнее и экономичнее ручной зачистки. При небольших объемах и разнообразной номенклатуре ручная механическая зачистка удобнее.
-
Состояние и толщина слоя окалины тоже влияют на выбор. Тонкая свежая окалина после сварки убирается щеточным инструментом или ленточным станком. Толстая плотная окалина на горячекатаном прокате требует дробемета или кислотного травления. Совмещение методов (сначала дробемет, затем ленточное шлифование) дает наилучший результат там, где требования к поверхности высокие.
Чтобы мы могли предложить подходящее решение, расскажите о вашем материале, форме деталей и объеме производства. Мы подберем оборудование, подготовим КП и обеспечим сервисную поддержку прямо на вашем производстве.
